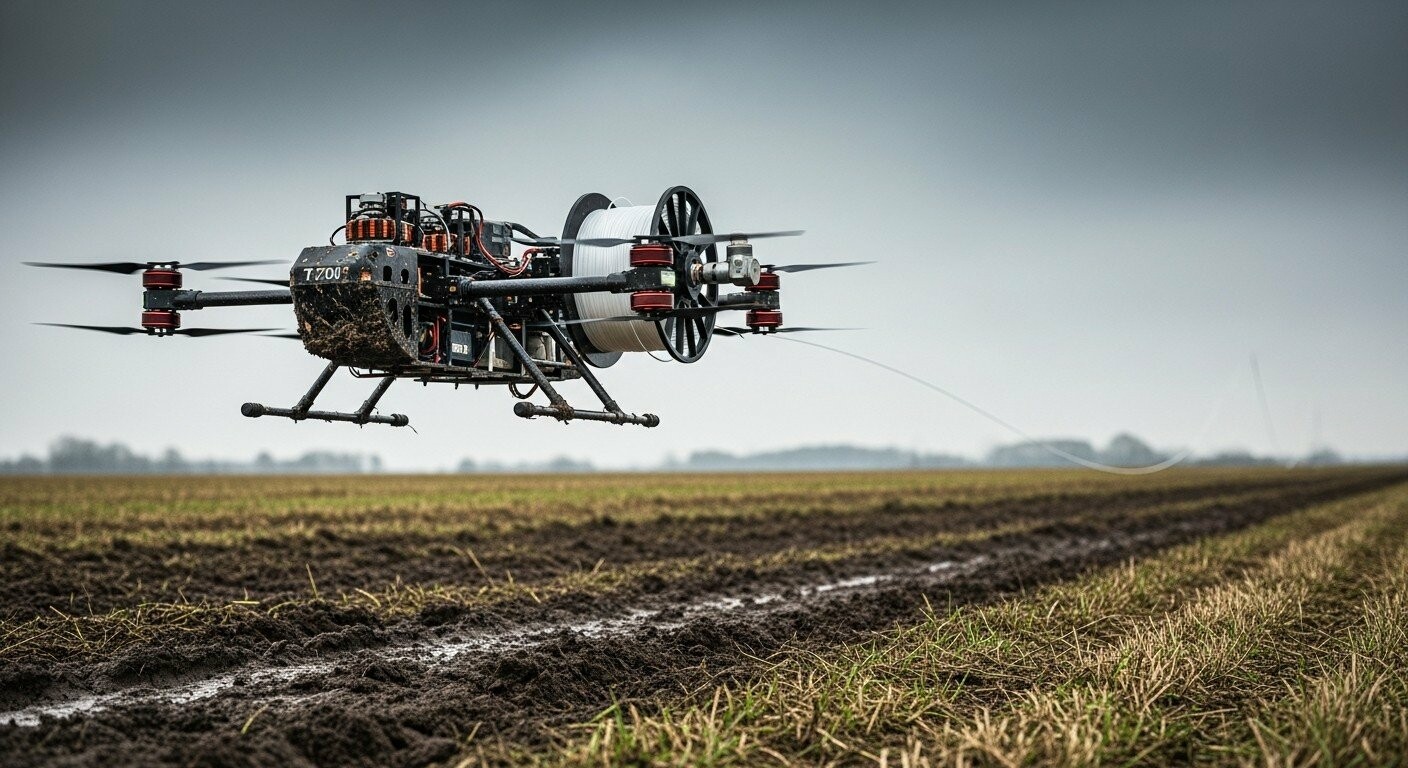

На перший погляд може здатися, що створення дрона на оптоволокні — це проста інтеграція котушки з кабелем на звичайний коптер. Проте насправді це складне інженерне завдання, де «котушка» стає центральним елементом, що диктує аеродинаміку, вагу та тактику застосування апарату. Головна складність полягає не в передачі сигналу, а в механіці його розмотування на швидкостях понад 100 км/год.

Якщо ви вивчаєте технічні аспекти або шукаєте компоненти для таких систем, варто ознайомитися з характеристиками сучасних рішень за посиланням https://bezpeka.pro/fpv-drony-na-optovolokni/, щоб розуміти доступні на ринку конфігурації.

Характеристики кабелю: Вага проти Дальності

Основою системи є спеціалізоване оптичне волокно. На відміну від побутових патч-кордів, тут використовується одномодове волокно (часто стандарту G.657.A2 або аналогів), яке відрізняється підвищеною стійкістю до вигинів.

Критичні параметри:

  • Діаметр: Використовується надтонкий кабель діаметром близько 0.25–0.27 мм. Це необхідно для мінімізації ваги та аеродинамічного опору.
  • Вага: Це найболючіше питання для інженерів.
  • Котушка на 10 км важить близько 1.1–1.3 кг.
  • Котушка на 20 км разом із пластиковим корпусом може важити 1.75–2.1 кг.
  • Вплив на корисне навантаження: Кожен кілограм кабелю «з'їдає» можливість нести бойову частину. Якщо звичайний 10-дюймовий дрон може нести 3-4 кг вибухівки, то модель з 20-кілометровою котушкою змушена жертвувати вагою боєприпасу (часто обмежуючись 1.5–2 кг) або використовувати ще потужніші мотори.

Механіка розмотування: Чому катушка на дроні?

Ключова інженерна відмінність від ПТРК (де котушка часто залишається на пусковій установці) полягає в тому, що у FPV-дронів котушка кріпиться на самому апараті.

Проблема натягу (Безінерційне скидання)

Кабель не розмотується силою натягу, як волосінь на рибалці — це призвело б до миттєвого обриву. Використовується принцип безінерційного розмотування з центру котушки (axial payout). Дрон летить, і волокно вільно випадає з тубуса, лягаючи на землю або зависаючи у повітрі.

  • Чому це важливо: Це дозволяє дрону маневрувати, не тягнучи за собою вагу всього розмотаного кабелю (який на дистанції 10 км створював би величезне тертя об повітря та землю).

Ризики обриву

Незважаючи на міцність на розрив (армування кевларовими або арамідними нитками), кабель вразливий до:

  • Різких ривків: При агресивному пілотуванні швидкість розмотування може не встигнути за прискоренням дрона.
  • Зачепів: Оскільки кабель фізично лягає на рельєф, він може зачепитися за дерева, ЛЕП або будівлі. Це обмежує тактику «пірнання» за перешкоди.

Вплив на льотні характеристики

Встановлення важкої та габаритної котушки докорінно змінює поведінку дрона в повітрі.

  • Потреба у потужних рамах: Стандартні 7-дюймові рами часто не справляються з додатковою вагою котушки та акумулятора, необхідного для подолання 20 км. Інженери переходять на рами розміром 10, 13 або навіть 15 дюймів.
  • Втрата маневреності: Дрон на оптоволокні — це «автобус», а не «гоночний болід». Він інертний, важко зупиняється і повільно розвертається. Виконання фігур вищого пілотажу (фліпи, роли) практично неможливе через ризик заплутування кабелю у власних пропелерах, хоча конструктори намагаються відносити точку виходу кабелю якнайдалі від гвинтів.
  • Енергоспоживання: Більша вага вимагає постійної роботи моторів на вищих обертах, що змушує використовувати великі батареї (6S3P і більше), ще більше обтяжуючи конструкцію.

Висновок

Створення дрона на оптоволокні — це завжди інженерний компроміс. Розробники свідомо жертвують динамікою польоту та частиною корисного навантаження заради двох критичних переваг: абсолютної стійкості до РЕБ та ідеального відеосигналу на фінальній стадії атаки. Це перетворює FPV-дрон із засобу швидкого реагування на високоточний інструмент для знищення пріоритетних цілей у глибині оборони.
